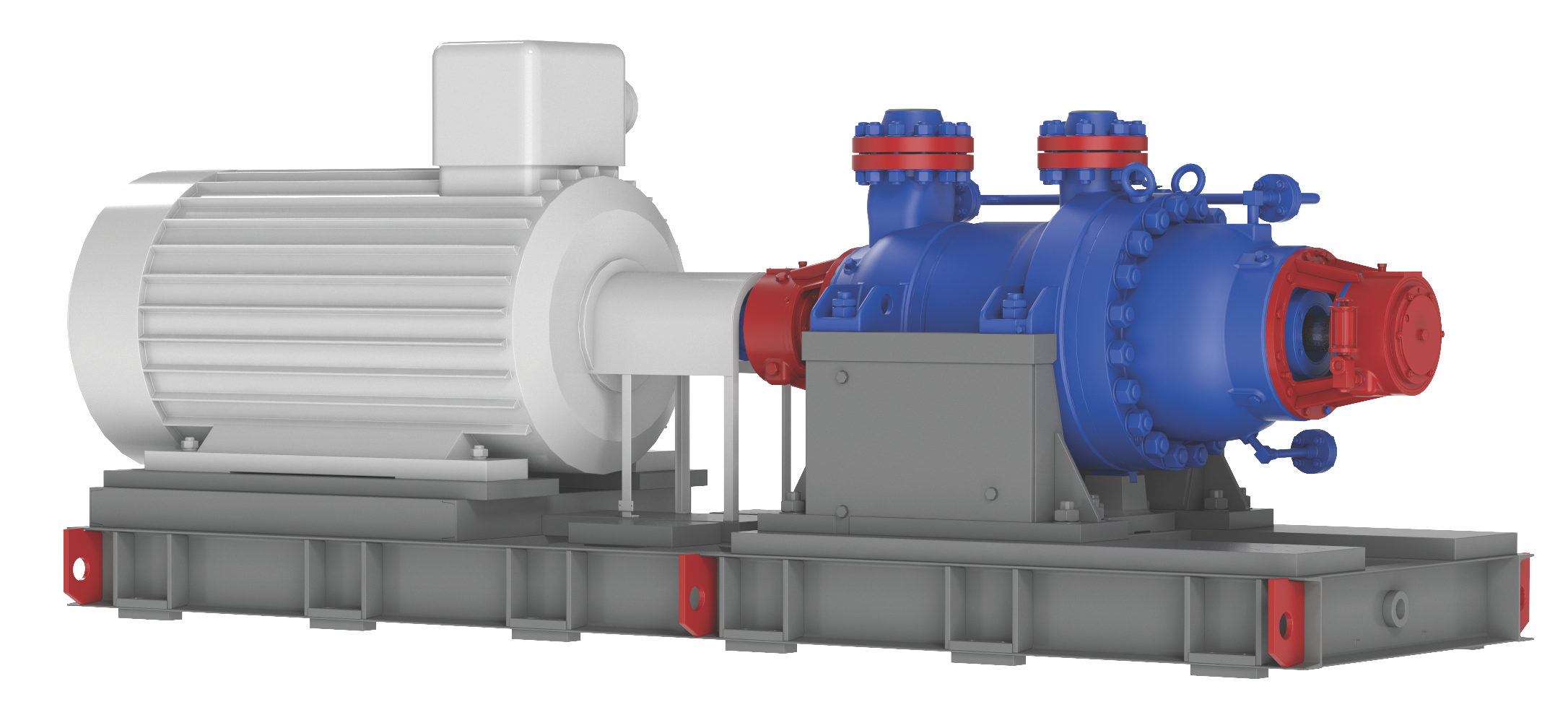

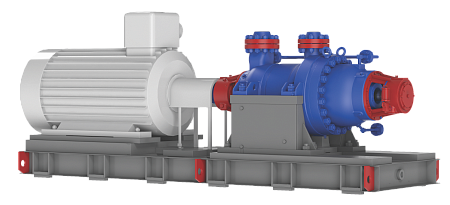

Агрегаты насосные оснащены взрывозащищенными электродвигателями и другими комплектующими, устанавливаемыми на сварной раме.
Конструкция насосов двухопорных многоступенчатых спроектирована в соответствии с требованиями стандарта ГОСТ 32601 (API 610) по типу ВВ5.
ТЕХНИЧЕСКИЕ ХАРАКТИРИСТИКИ:
Подача от 20 до 720 м3/ч
Напор от 200 до 920 м
Рабочее давление до 10 МПа
Частота вращения вала 1500, 3000 об/мин
РАБОЧАЯ СРЕДА
Нефть, нефтепродукты, химические продукты, химические водные растворы, сжиженные углеводородные газы и другие жидкости, близкие с указанными по свойствам.
Параметры перекачиваемой жидкости:
- плотность не более 1200 кг/м2
- вязкость от 2×10-4 м2/с до 6×10-4 м2/с
-температура от - 80°С до +420°С.
Выбор материального исполнения насоса зависит от температуры и свойств перекачиваемой среды.
Материальное исполнение
Корпус 25Л, 20ГМЛ, 20Х5МЛ, 20Х13Л, 15Х14НЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ
Рабочее колесо 25Л, 20ГМЛ, 20Х5МЛ, 20Х13Л, 15Х14НЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ
Вал 40Х, 20Х13, 30Х13, 45Х14Н14В2М, 10Х17Н13М2Т
Корпус подшипникового узла 25Л, 20ГМЛ
Насосы двухопорные многоступенчатые (марка ТСД, НТ, ВВ5)
Применяются в технологических установках для перекачивания различных рабочих сред. Насосы предназначены для работы на взрывоопасных производствах, на которых возможно образование взрывоопасных смесей горючих газов или паров с воздухом.
