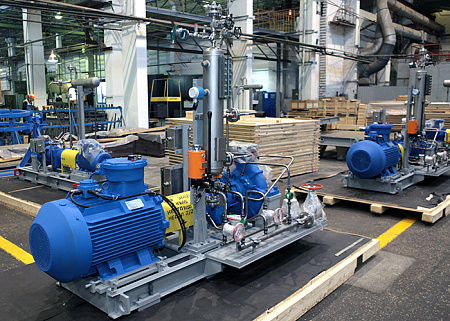

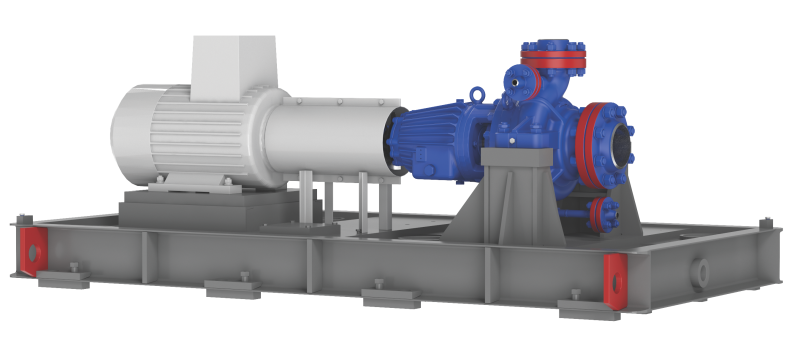

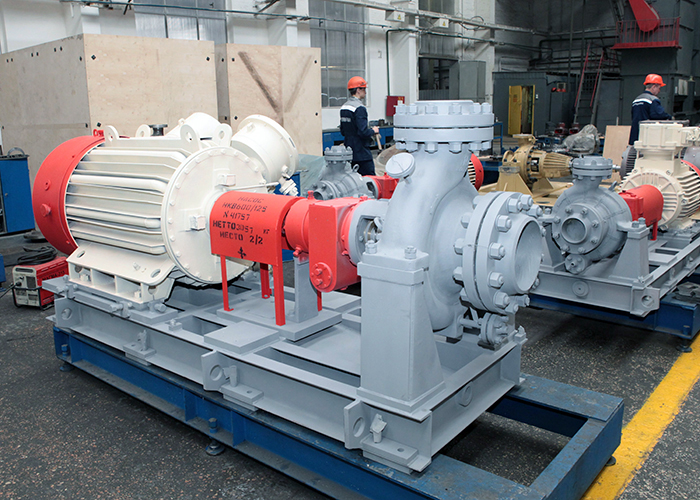

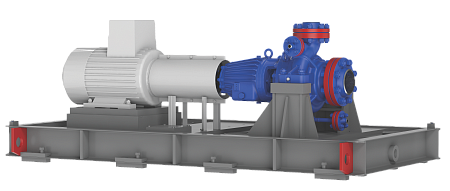

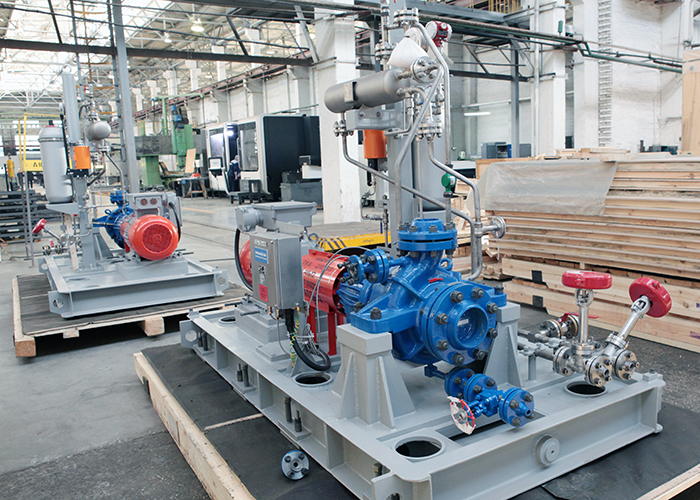

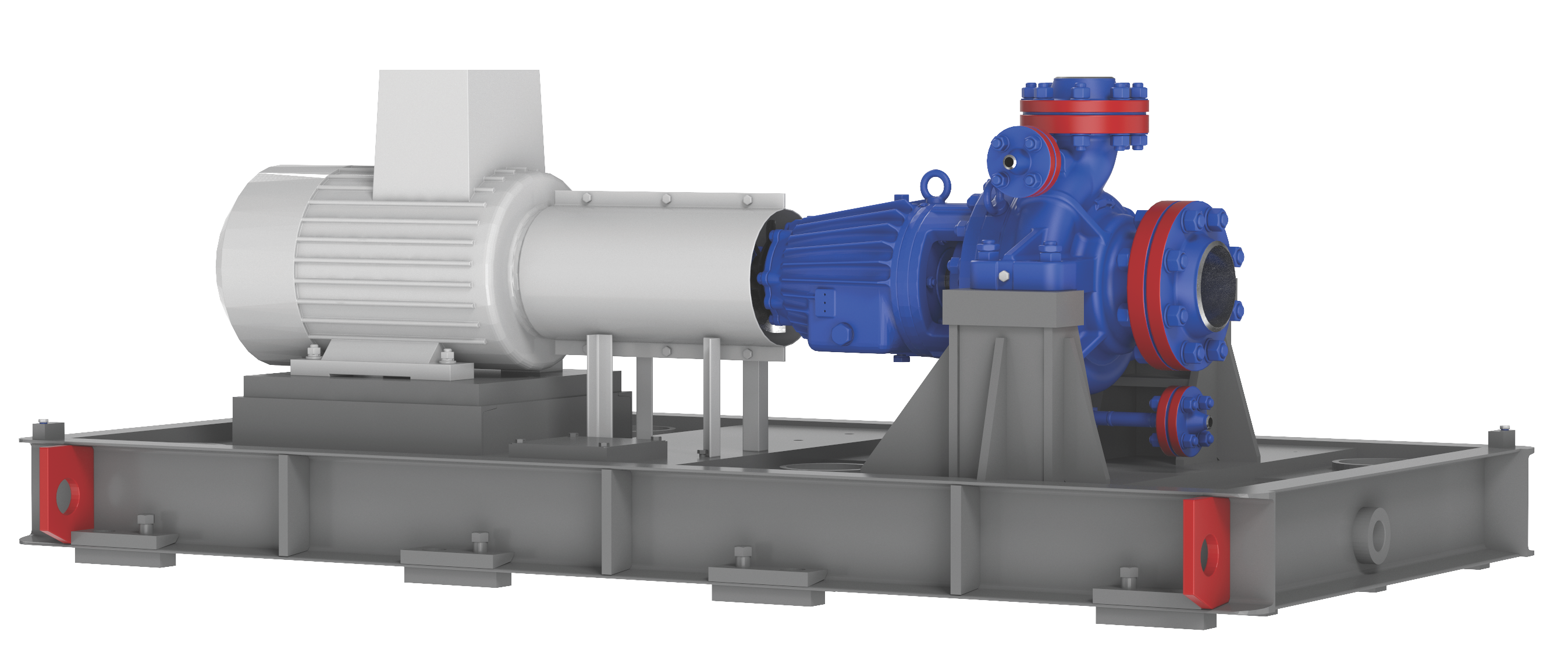

        Насосы консольные (марка ТКА, ТКАв, НКВ, НКв, НК)

        Применяются в технологических установках для перекачивания различных рабочих сред. Предназначены для работы вне помещений и в помещениях, где по условиям работы возможно образование взрывоопасных смесей горючих газов или паров с воздухом.
        Подробнее
        • Насосы консольные (марка ТКА, ТКАв, НКВ, НКв, НК)
        • Насосы консольные (марка ТКА, ТКАв, НКВ, НКв, НК)
        • Насосы консольные (марка ТКА, ТКАв, НКВ, НКв, НК)
        • Насосы консольные (марка ТКА, ТКАв, НКВ, НКв, НК)
        • Насосы консольные (марка ТКА, ТКАв, НКВ, НКв, НК)
        • Насосы консольные (марка ТКА, ТКАв, НКВ, НКв, НК)
        • Насосы консольные (марка ТКА, ТКАв, НКВ, НКв, НК)
        • Насосы консольные (марка ТКА, ТКАв, НКВ, НКв, НК)

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос

        Задать вопрос
        • Описание
        • Документация
        Описание
        Агрегаты насосные оснащены взрывозащищенными электродвигателями и другими комплектующими, устанавливаемыми на сварной раме.
        Конструкция консольных насосов и агрегатов спроектирована в соответствии с требованиями стандарта ГОСТ 32601 (API 610) по типу OH1, OH2.

        ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
        - подача от 2,5 до 1700 м3/ч;
        - напор от 12 до 420 м;
        - рабочее давление до 6,3 МПа;
        - частота вращения вала 1500, 3000 об/мин.

        РАБОЧАЯ СРЕДА:
        нефть, нефтепродукты, химические продукты, химические водные растворы, сжиженные углеводородные газы и другие жидкости, близкие с указанными по свойствам.

        ПАРАМЕТРЫ ПЕРЕКАЧИВАЕМОЙ ЖИДКОСТИ:
        - плотность не более 1800кг/м2;
        - вязкость от 0,7×10-4 м2/с до 8,5×10-4 м2/с;
        - температура от - 80°С до + 400°С.

        Выбор материального исполнения насоса зависит от температуры и свойств перекачиваемой среды.

        МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ:
        —корпус 25Л, 20ГМЛ, 20Х5МЛ, 20Х13Л, 15Х14НЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ;
        —рабочее колесо 25Л, 20ГМЛ, 20Х5МЛ, 20Х13Л, 15Х14НЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ;
        —вал 40Х, 20Х13, 30Х13, 45Х14Н14В2М, 10Х17Н13М2Т;
        —корпус подшипникового узла 25Л, 20ГМЛ.

        Заказ

        Обозначение

        Число оборотов насоса, об/мин

        Примечание

        2950

        1475

        подача, м3/ч

        напор, м

        подача, м3/ч

        напор, м

        Центробежные нефтяные насосы ТКА (консольные)



        1. Указанные подача и напор - номинальные



        2. Насосы изготавливаются в соответствии с ТУ3631 -042-00217610-2012



        3. Материал проточной части насосов:

        С - сталь углеродистая 25Л; 20ГМЛ

        X - сталь хромистая 20Х5МЛ; 20X1 ЗЛ

        Н – сталь хромоникель-титановая 12Х18Н9ТЛ



        4. * - насос с высокими антикавитационными свойствами



        5. Исполнение входного патрубка

        В - вертикальное

        Г- горизонтальное









        36

        ТКА16/80 Г

        16

        80

        8

        20

        43

        ТКА16/125 Г

        16

        125

        8

        30

        37

        ТКА32/80 Г

        32

        80

        16

        20

        25

        ТКА32/125 Г

        32

        125

        16

        30

        27

        ТКА63/80 Г

        63

        80

        32

        20

        28

        ТКА63/125 Г

        63

        125

        32

        30

        62

        ТКА63/200 Г, В

        63

        200

        32

        70

        32

        200

        16

        70

        38

        ТКА120/80 Г

        120

        80

        60

        20

        55

        ТКА120/125 Г

        120

        125

        60

        30

        29

        ТКА210/80Г

        210

        80

        120

        20

        54

        ТКА210/125Г

        210

        125

        120

        30

        57

        ТКА210/125В

        210

        125

        120

        30

        31

        ТКА315/125Г

        -

        -

        315

        125

        86

        ТКА600/80 Г

        -

        -

        600

        80

        Центробежные нефтяные насосы НКВ и НК (консольные)

        14

        НК12/40

        12

        40

        -

        -

        93

        НК200/370 Г,В

        200

        370

        100

        100

        120

        370

        60

        90

        94

        НК200/370 Г

        -

        -

        100

        100

        53

        НКВ210/200Г

        210

        200

        100

        50

        120

        200

        60

        50

        56

        НКВ210/200В

        210

        200

        100

        50

        78

        НКВ360/80 Г

        360

        80

        180

        20

        16

        НКВ360/125 Г

        360

        125

        180

        30

        20

        НКВ360/200 Г

        360

        200

        180

        50

        17

        НКВ360/320 Г

        360

        320

        180

        80

        15

        НКВ600/125 Г

        600

        125

        300

        30

        82

        НКВ600/200 Г

        600

        200

        300

        50

        18

        НКВ600/320 Г

        600

        320

        300

        80

        85

        НКВ1000/50 Г

        -

        -

        1000

        50

        13

        НКВ1000/200 Г

        1000

        200

        500

        50

        83

        НКВ1000/320 Г

        1000

        320

        600

        80



        НКВ1500/100Г

        -

        -

        1500

        100



        Документация
        Опросные листы на насосы
        128 Кб
        Опросные листы на насосы
        98.2 Кб
        каталог по насосам
        31.7 Мб
        Буклет ВНМ насосы
        24.5 Мб
        ЕАЭС N RU Д-RU.РА01.В.33855.20
        512.1 Кб
        сертификат на тип
        294.3 Кб
