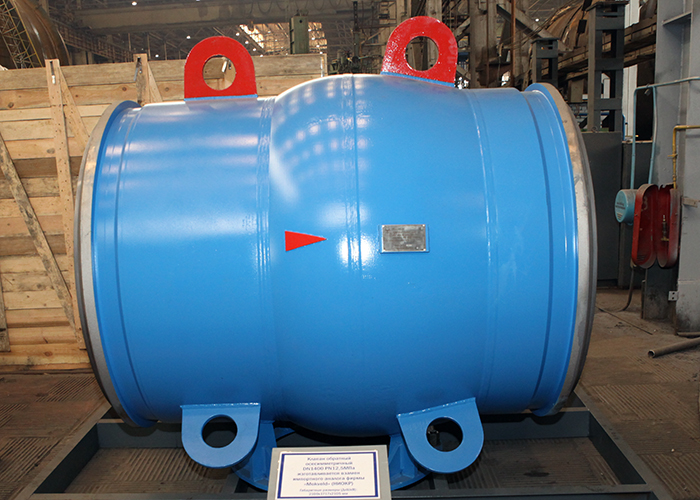

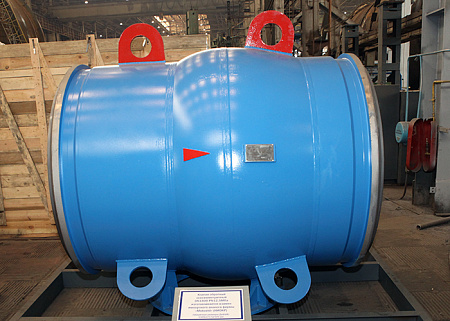

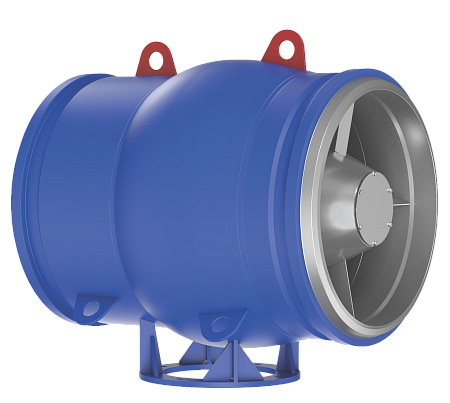

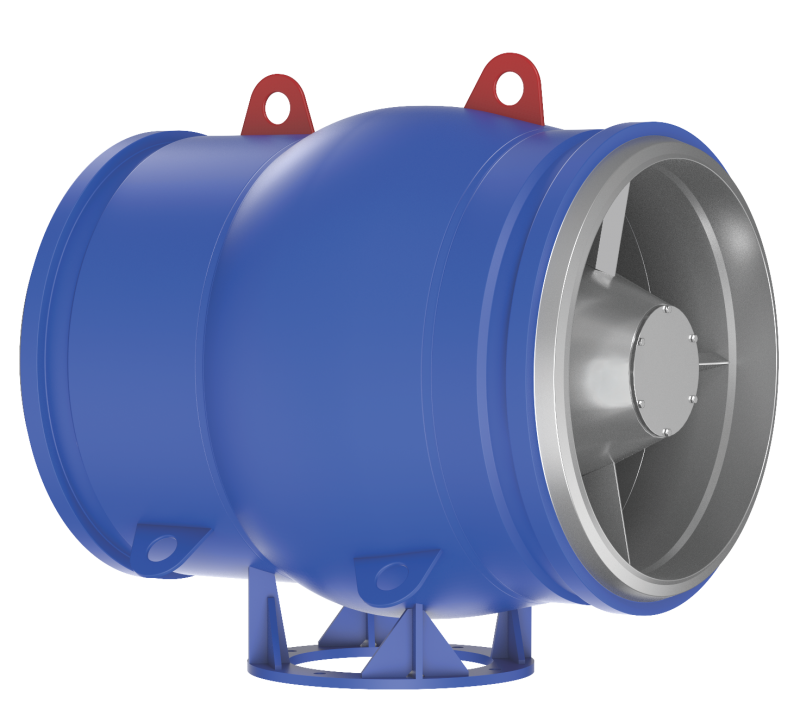

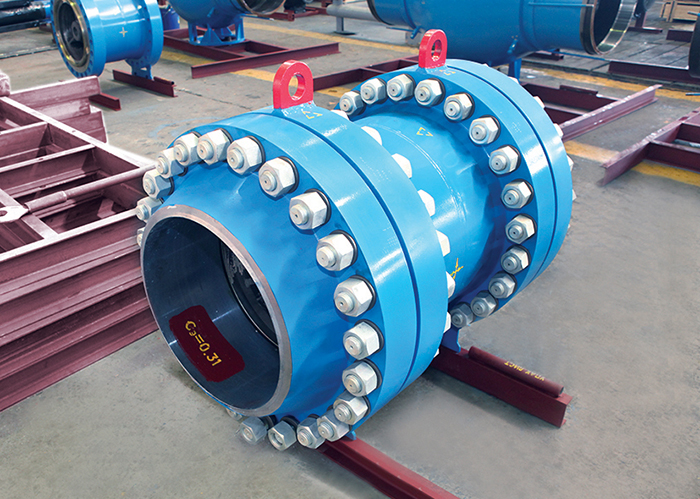

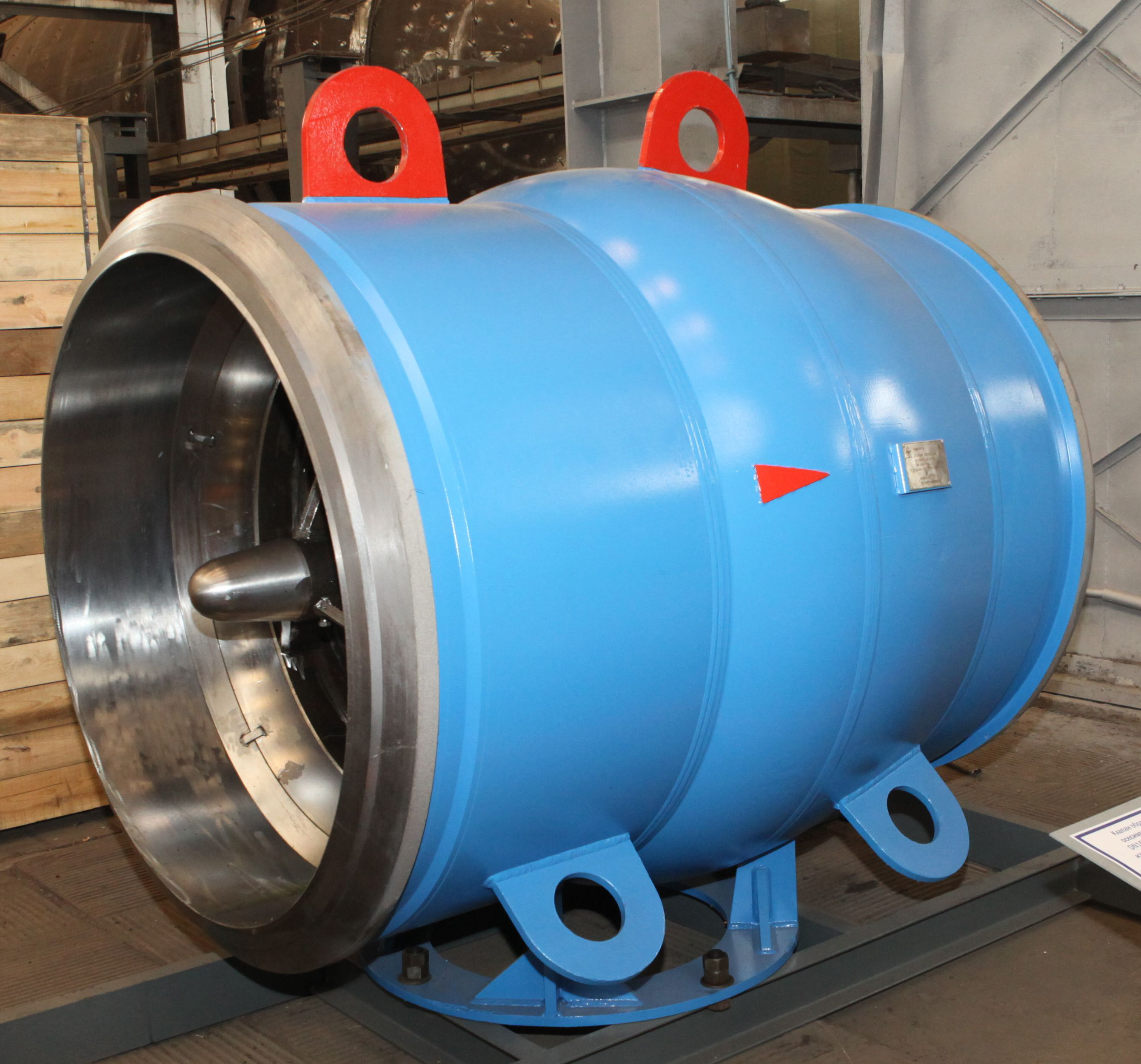

        Клапаны обратные осесимметричные DN 300-1400 мм PN 8, 10, 12.5, 16 МПа

        Клапаны обратные с осевым перемещением запорного устройства предназначены для автоматического предотвращения обратного потока рабочей среды.

        Подробнее
        • Клапаны обратные осесимметричные DN 300-1400 мм  PN 8, 10, 12.5, 16 МПа
        • Клапаны обратные осесимметричные DN 300-1400 мм  PN 8, 10, 12.5, 16 МПа
        • Клапаны обратные осесимметричные DN 300-1400 мм  PN 8, 10, 12.5, 16 МПа
        • Клапаны обратные осесимметричные DN 300-1400 мм  PN 8, 10, 12.5, 16 МПа
        • Клапаны обратные осесимметричные DN 300-1400 мм  PN 8, 10, 12.5, 16 МПа
        • Клапаны обратные осесимметричные DN 300-1400 мм  PN 8, 10, 12.5, 16 МПа

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос

        Задать вопрос
        • Описание
        • Опросные листы и каталоги
        Описание
        Применяются в трубопроводной обвязке компрессорных станций с целью защиты оборудования от воздействия обратного потока газа при аварийных остановках газоперекачивающих агрегатов, а также для предотвращения утечки газа при разгерметизации трубопровода. Работают только от воздействия рабочей среды.
        Данные клапаны обладают повышенной надежностью, за счет увеличенных запасов прочности основных деталей и применения жесткой штампосварной конструкции корпусных деталей.  Оптимальная геометрия проточной части корпуса клапана обеспечивает низкие  потери давления, что снижает эксплуатационные расходы  компрессора.
        Рабочая среда - неагрессивный природный газ, содержащий жидкие углеводороды, этиленгликоль, турбинные масла, углекислый газ, метанол и воду.
        Температура рабочей среды             от -60°С до +180°С
        Скорость рабочей среды            не более 20 м/с
        Климатическое исполнение             У1, УХЛ1 по ГОСТ 15150-69
        Тип присоединения к трубопроводу         фланцевый или под приварку
        Срок службы до списания             не менее 40 лет
        Тип установки клапана             надземный или подземный
        Уплотнение затвора                 «металл-металл»
        Клапаны могут изготавливаться с приварными катушками (переходными кольцами), длина которых составляет не менее 250 мм (с каждой стороны).
        Время полного закрытия  при снижении скорости потока до нуля    не более 5 сек.
        Сейсмичность районов эксплуатации по 12-бальной шкале MSK-64 - до 9 баллов.
        Опросные листы и каталоги
        Опросный лист для заказа обратной трубопроводной арматуры
        83.5 Кб
        Опросный лист для заказа обратной трубопроводной арматуры
        181.9 Кб
        каталог по арматуре
        22.7 Мб
        рекламный буклет по арматуре
        5.5 Мб
