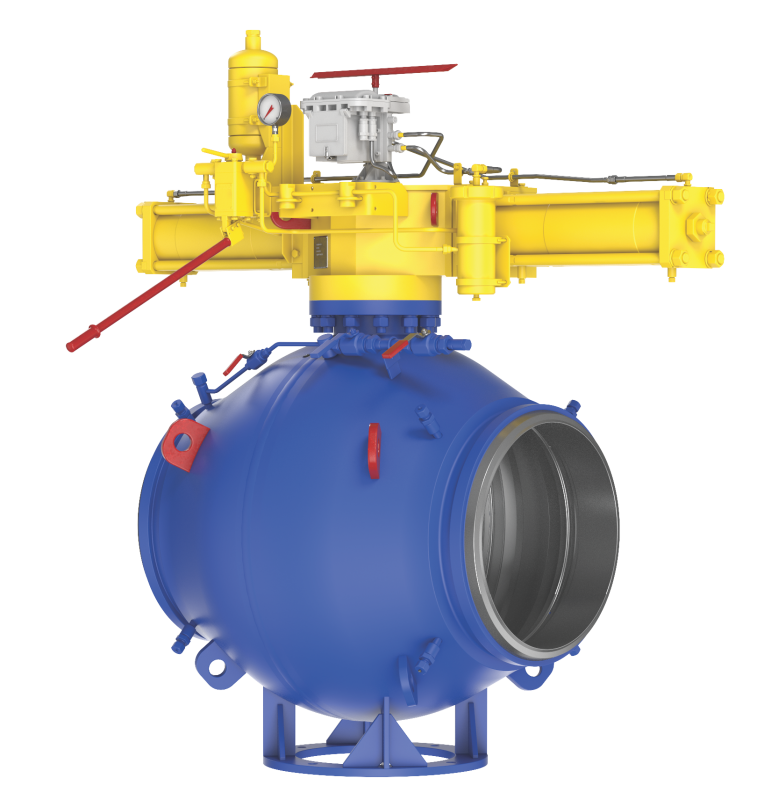

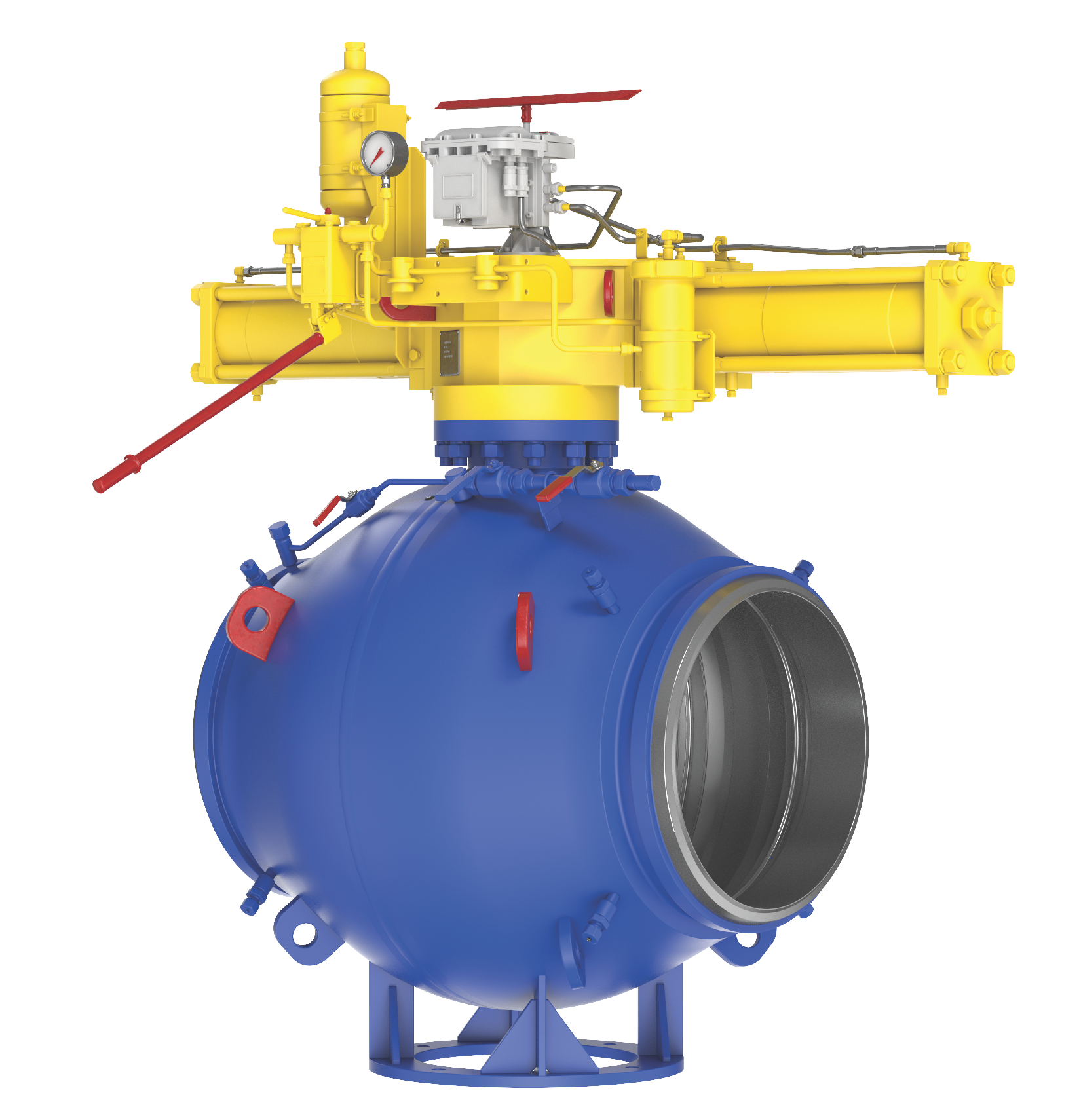

        Шаровые краны

        Применяются в качестве запорного устройства для перекрытия потока на трубопроводе.

        Подробнее
        • Шаровые краны
        • Шаровые краны
        • Шаровые краны
        • Шаровые краны
        • Шаровые краны
        • Шаровые краны

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос

        Задать вопрос
        • Описание
        • Документация
        Описание
        ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
        — диаметр  от 50 до 1400 мм;
        — давление от 1,6 до 16,0 Мпа;
        — температура среды  от -60 °C до +100 °C (по требованию возможно изготовление до +150 °C);
        — климатическое исполнение   У1, ХЛ1, по ГОСТ 15150-69:
            У1- районы с умеренным климатом (температура окружающей среды -40°C до +50 °C),
            ХЛ1 - районы с умеренным и холодным климатом климатом (температура окружающей среды -60°C до +40 °C);
        — установка надземная/подземная.

        ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ:
        — под приварку;
        — под приварку с переходными кольцами;
        — фланцевое;
        — фланцевое с комплектом ответных фланцев.

        Герметичность шаровых кранов  по классу «А» ГОСТ Р 54808-2011

        ТИП ПРИВОДА:
        — ручной/редуктор;
        — пневмогидравлический;
        — пневматический;
        — электрический;
        — электрогидравлический.

        Шаровые краны могут комплектоваться ресиверами и автоматами аварийного закрытия.

        Сейсмичность районов эксплуатации по 12-бальной шкале MSK-64 – до 9 баллов.

        ТУ - 26-07-1466-92

        ПОКАЗАТЕЛИ НАДЕЖНОСТИ:
        — назначенный срок службы – 30 лет;
        — срок службы до списания – 40 лет.
        — гарантийный срок эксплуатации – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки.

        МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ:
        — корпус – сталь 09Г2С;
        — пробка – сталь 09Г2С/20ГМЛ с покрытием Cr 30 мкм;
        — шпиндель – сталь 20ХН3А с покрытием Cr 30 мкм;
        — тип уплотнения – металл-полимер.


        РАБОЧАЯ СРЕДА:
        природный газ, нефть, нефтехимические продукты и другие среды, нейтральные по отношению к материалам основных деталей.




        Документация
        Опросный лист для заказа шаровых кранов
        156.5 Кб
        Опросный лист для заказа шаровых кранов
        237.8 Кб
        Буклет ВНМ трубопроводная арматура
        12.5 Мб
        ОГН4.RU.В01713 Сертификат ВШМ
        779.7 Кб
        Сейсмика исп. № РОСС RU C-RU.АК01.Н.03528 19
        1.1 Мб
        Климатическое исп. № РОСС RU C-RU.АК01.Н.03527 19
        1.1 Мб
        сертификат на тип ЕАЭС RU T-RU.АЖ49.00725
        648.5 Кб
        ЕАЭС N RU Д-RU.РА01.В.63212
        508.8 Кб
        ЕАЭС N RU Д-RU.РА01.В.76947
        837.7 Кб
        ЕАЭС N RU Д-RU.PA01.B.15987 21
        509.9 Кб
        ЕАЭС N RU Д-RU.РА01.В.29372 20
        386.3 Кб
        Декларация ЕАЭС N RU Д-RU.PA01.B.42678-20
        420.7 Кб
