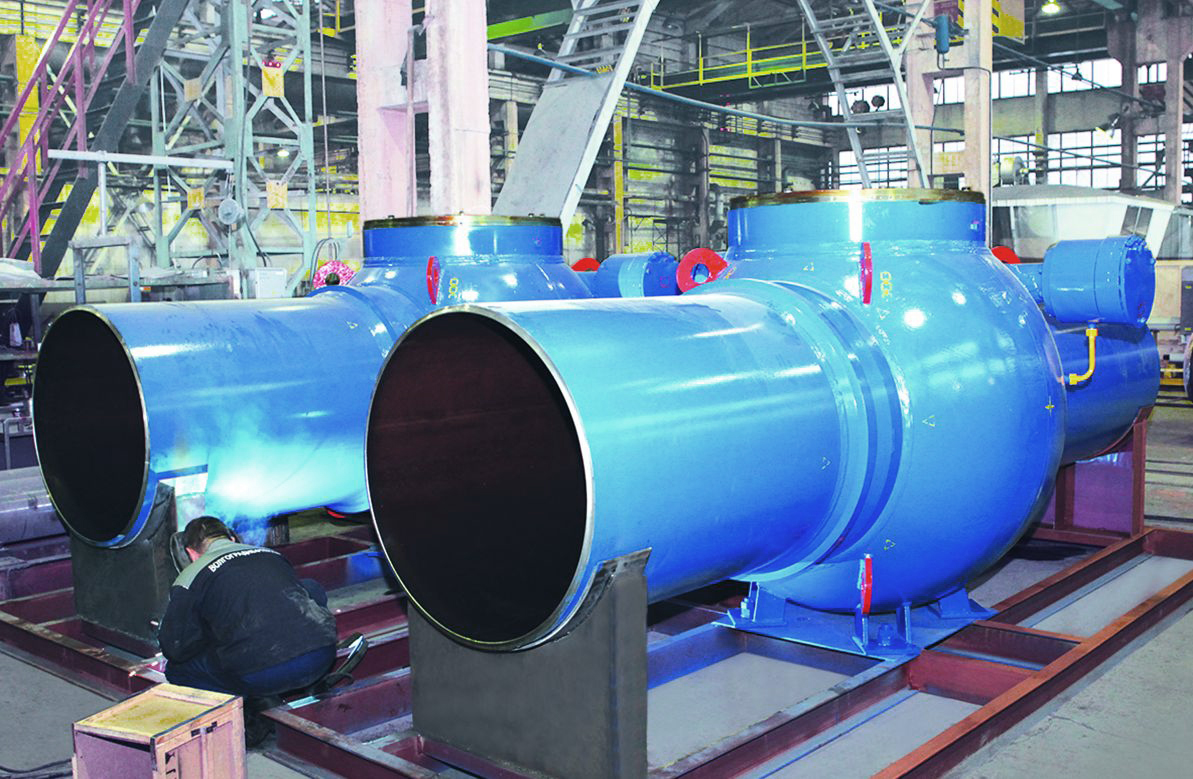

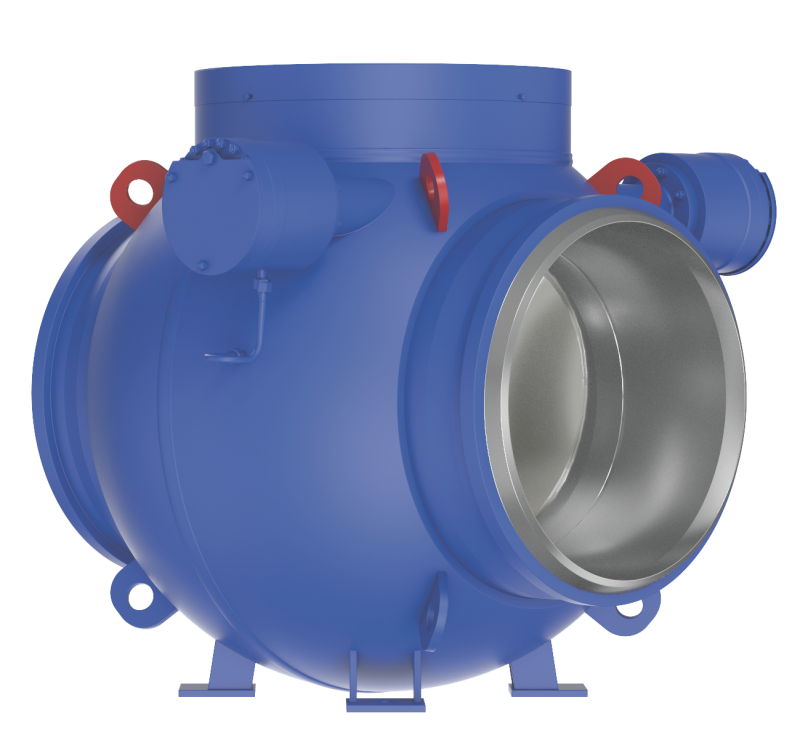

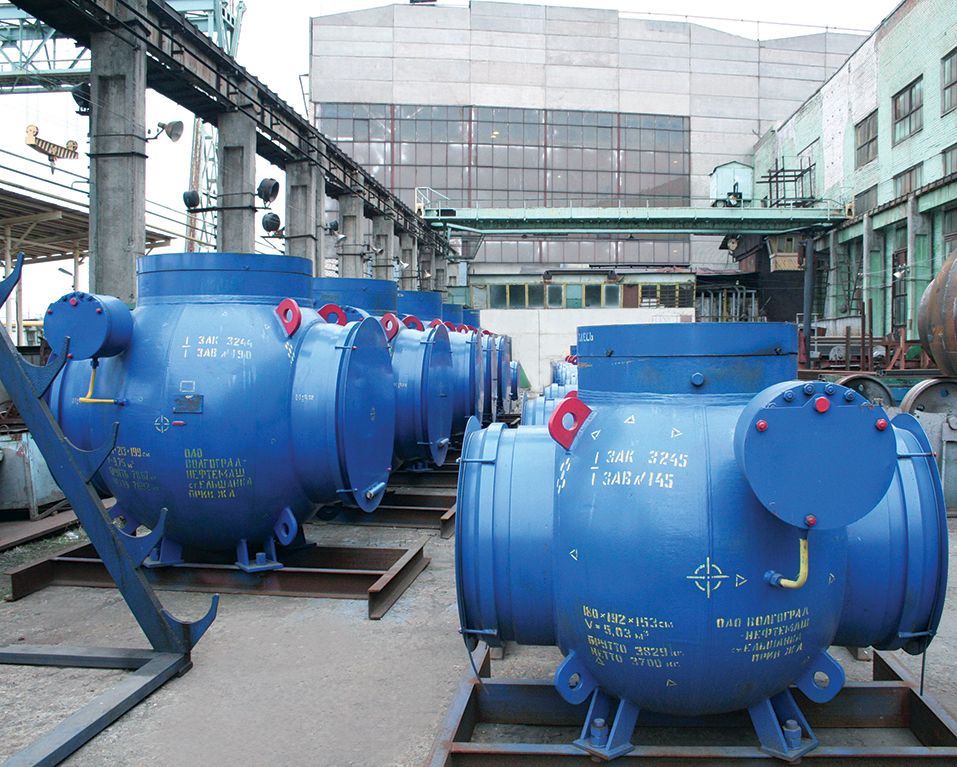

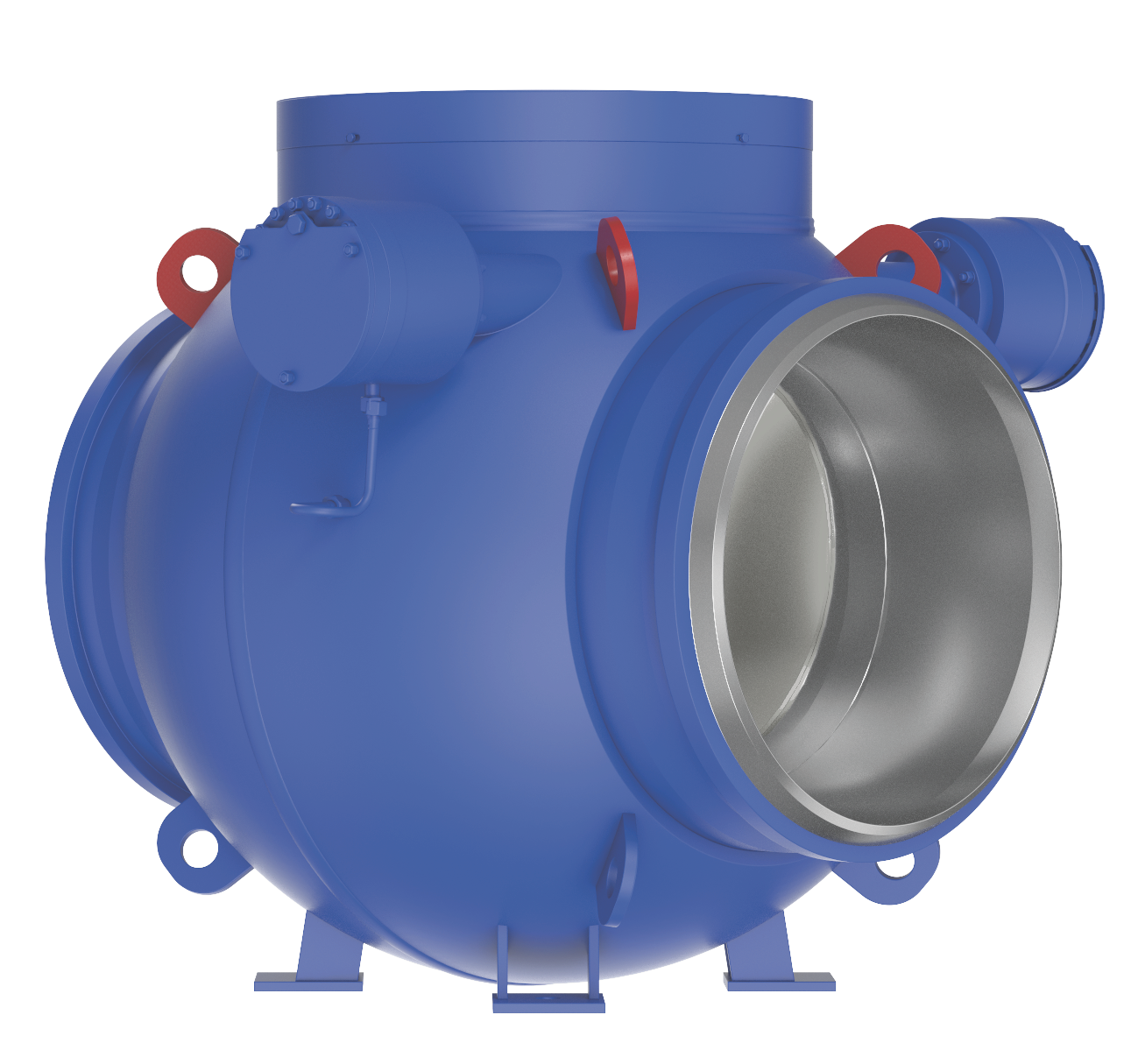

        Затворы обратные

        Затворы обратные с запорным органом в виде поворотного диска.

        Подробнее
        • Затворы обратные
        • Затворы обратные
        • Затворы обратные
        • Затворы обратные
        • Затворы обратные
        • Затворы обратные

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос

        Задать вопрос
        • Описание
        • Документация
        Описание
        Применяются с целью защиты оборудования от воздействия обратного потока газа при аварийных остановках газоперекачивающих агрегатов, а также для предотвращения утечки газа при разгерметизации трубопровода.

        РАБОЧАЯ СРЕДА:
        природный газ и другие газообразные, взрывоопасные, легковоспламеняющиеся и токсичные среды, нейтральные по отношению к материалам основных деталей, в том числе с содержанием метанола.

        ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
        — диаметр  700, 1000 мм
        — давление  8,0 МПа
        — температура рабочей среды -60 до +80 °С
        — температура окружающей среды    – 60°С до +50°С
        — климатическое исполнение    УХЛ1 согласно ГОСТ 15150- 69:
             УХЛ1 - районы с умеренным и холодным климатом климатом (температура окружающей среды -60°C до +50 °C)
        — Время полного закрытия при снижении скорости потока до нуля - 5 с
        — Установка  надземная/подземная

        ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ:
        — под приварку
        — под приварку с переходными кольцами,

        Класс герметичности согласно СТО Газпром 2-4.1-212-2008, API 598

        Сейсмичность районов эксплуатации по 12-бальной шкале MSK-64 – до 9 баллов.

        ТУ -  51-0303-10-96

        ПОКАЗАТЕЛИ НАДЕЖНОСТИ:
        — назначенный срок службы – 30 лет;
        — срок службы до списания – 40 лет.
        — гарантийный срок эксплуатации – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки.

        МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ:
        — корпус сталь 09Г2С, 20ГМЛ;
        — тип уплотнения металл-эластомер.

        Документация
        Опросный лист для заказа обратной трубопроводной арматуры
        83.5 Кб
        Опросный лист для заказа обратной трубопроводной арматуры
        181.9 Кб
        каталог по арматуре
        22.7 Мб
        Буклет ВНМ трубопроводная арматура
        12.5 Мб
        ЕАЭС N RU Д-RU.РА01.В.76947
        837.7 Кб
        ТС RU С-RU.АВ24.В.06118
        2.3 Мб
        Сертификат ЗО
        728.8 Кб
